Press fit et connecteurs : une révolution silencieuse dans les équipements télécoms
Dans les équipements télécoms modernes, la technologie press fit s’impose comme une alternative stratégique à la soudure classique pour les connecteurs d’alimentation et de signaux. En créant un ajustement par interférence entre les broches et la paroi du trou métallisé du circuit imprimé, le press fit garantit une connexion électrique et mécanique fiable sans apport d’étain. Cette approche d’assemblage mécanique, proche de l’« interference fit » utilisée en industrie automobile, réduit les contraintes thermiques sur les cartes circuits et améliore la durée de vie des produits, en particulier dans les stations de base 5G et les routeurs cœur de réseau.
Concrètement, un connecteur press fit est conçu avec des broches légèrement surdimensionnées qui viennent s’insérer dans les trous du circuit imprimé, formant une zone de pressage contrôlée appelée zone press. Le processus d’insertion des broches press est réalisé par un système press automatisé qui applique une force précise, assurant une connexion électrique homogène sur toute la hauteur de la paroi du trou. Cette technique d’insertion par friction, parfois nommée technique pressfit dans les catalogues de composants, permet d’obtenir des connexions répétables sur des séries de plusieurs milliers de cartes circuits imprimés, avec des profils de force d’insertion documentés dans les fiches techniques de fabricants comme TE Connectivity ou Amphenol.
Dans les baies de télécommunication 5G, les unités de contrôle et les cartes circuit de gestion d’alimentation utilisent de plus en plus ces solutions press pour leurs connecteurs d’alimentation haute intensité. Les avantages sont multiples : réduction des défauts de soudure, meilleure tenue aux cycles thermiques et simplification du rework sur le terrain. Les fabricants de connecteurs indiquent typiquement des tenues de l’ordre de 500 à 1 000 cycles thermiques entre −40 °C et +125 °C, avec une dérive de résistance de contact inférieure à quelques milliohms, ce qui illustre le potentiel de la technologie press fit pour les infrastructures télécoms et se retrouve dans les rapports d’essais de fiabilité publiés par plusieurs fournisseurs de connecteurs pour backplane.
Du boîtier au circuit imprimé : maîtriser l’insertion des broches dans les routeurs et serveurs
Dans un routeur cœur de réseau ou un serveur d’infrastructure, chaque boîtier métallique abrite plusieurs cartes circuits imprimés critiques. La liaison entre le boîtier, les connecteurs d’alimentation et les cartes circuit passe souvent par des broches press fit, qui assurent une continuité électrique mécanique robuste entre les différents sous-ensembles. Pour un responsable d’industrialisation, comprendre le processus d’insertion des broches dans le circuit imprimé devient donc un enjeu de fiabilité autant qu’un levier de réduction des coûts, notamment pour les châssis modulaires de centres de données télécoms.
Le processus d’insertion des broches press commence par la préparation du circuit imprimé, dont les trous métallisés doivent respecter des tolérances serrées pour garantir la bonne zone press. À titre indicatif, une interférence de 0,001 à 0,003 pouce correspond à environ 25 à 75 micromètres sur le diamètre, ce qui impose un contrôle dimensionnel rigoureux conforme aux recommandations de l’IPC-2221 pour la conception générique des circuits imprimés. Les broches sont ensuite alignées par un système press piloté, qui contrôle la force et la vitesse d’insertion afin de ne pas endommager la paroi du trou ni délaminer les couches internes des circuits imprimés multicouches. Cette technique d’insertion sans soudure limite les contraintes thermiques sur les cartes circuits et réduit les risques de microfissures dans les vias, un point crucial pour les PCB haute fréquence utilisés dans les stations de base et les cartes de backhaul.
Dans les centres de données télécoms, la fiabilité des connexions internes est aussi importante que celle des interfaces externes. Les cartes circuits de backplane, qui relient les modules enfichables de traitement et de stockage, utilisent des connecteurs press fit pour assurer des centaines de contacts simultanés avec une résistance de contact maîtrisée. Un exemple typique est une carte backplane de routeur supportant plusieurs lames de calcul, où les broches press fit assurent la distribution de puissance et les signaux de commande, tandis que des liaisons spécifiques prennent en charge les bus de données haut débit.
Press fit sur PCB : un atout clé pour les cartes de contrôle et d’alimentation

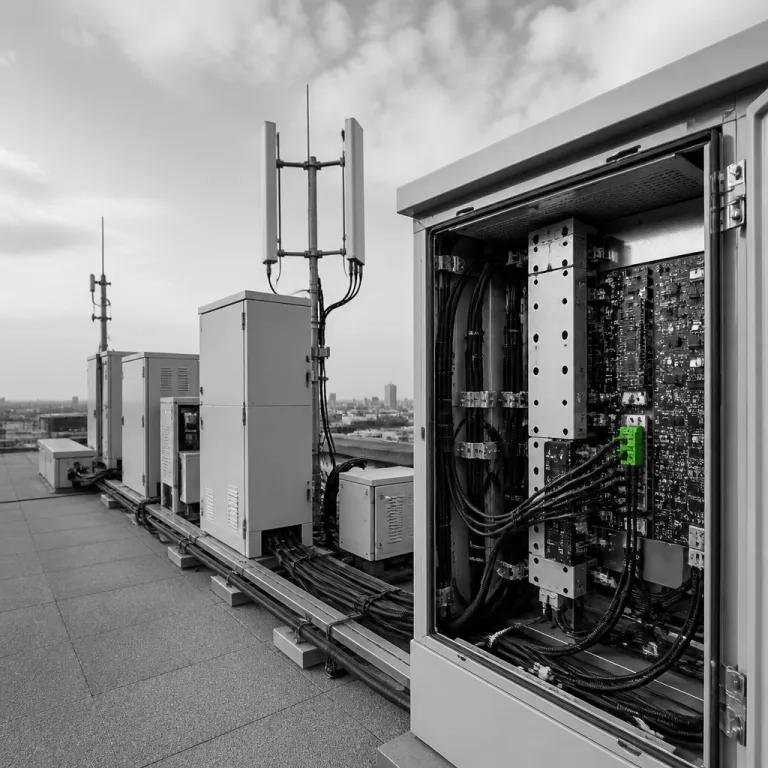

Sur un PCB de station radio ou de small cell, la technologie press fit est particulièrement utilisée pour les connecteurs d’alimentation et de signaux à forte densité. Les broches press fit y remplacent la soudure à la vague, ce qui réduit les risques de ponts de soudure et de défauts liés au flux. Cette évolution est cohérente avec la montée en puissance des circuits imprimés multicouches, où chaque connexion électrique doit rester stable malgré les variations de température et les vibrations, conformément aux exigences de performance décrites dans les normes IPC-6012 pour les PCB rigides.
Les cartes circuits de contrôle, souvent appelées unités de contrôle dans les armoires d’accès, combinent des signaux basse tension, des lignes de puissance et parfois des interfaces de test. Dans ces applications, la technique pressfit permet de regrouper plusieurs fonctions dans un même connecteur press fit, tout en conservant des avantages en termes de réparabilité et de modularité. Les solutions press sont particulièrement appréciées pour les cartes circuit imprimé qui doivent être remplacées rapidement sur site, car l’absence de soudure facilite le retrait du connecteur et la remise en service de l’équipement, ce qui réduit les temps d’immobilisation lors des opérations de maintenance.
Dans les télécoms, cette logique de modularité se retrouve sur les cartes circuits de test et de supervision, où les connecteurs press fit permettent de reconfigurer rapidement les bancs d’essai. Les fabricants de solutions de test réseau utilisent par exemple des connecteurs press fit haute densité pour connecter des modules RF, des cartes de mesure et des alimentations, en s’appuyant sur des profils de force d’insertion et de tenue mécanique décrits dans les documentations techniques de fournisseurs comme Hirose ou Amphenol.
Parallèle entre boîtier de pédalier press fit et boîtiers électroniques télécoms
Le terme press fit est bien connu des cyclistes pour le boîtier de pédalier press fit d’un vélo de route, où l’axe du pédalier est monté par interférence dans le cadre. Ce principe mécanique d’ajustement serré entre l’axe et la paroi du trou du cadre se retrouve, avec d’autres échelles, dans les boîtiers électroniques des équipements télécoms et dans les unités de contrôle automobiles. Dans les deux cas, la technique pressfit vise à garantir une tenue mécanique durable sans recourir à des vis ou à une soudure structurelle, en s’appuyant sur des tolérances d’usinage et des matériaux compatibles.
Dans un boîtier d’antenne 5G, certaines pièces mécaniques internes sont assemblées par un système press qui assure un maintien précis des modules RF et des cartes circuits. Cette approche rappelle la façon dont un boîtier de pédalier press fit maintient le pédalier en place sur un vélo de route, en répartissant les contraintes sur une zone press optimisée. Pour les ingénieurs télécoms, ce parallèle avec l’industrie du cycle aide à visualiser comment la technologie press peut absorber les vibrations et les chocs tout en préservant l’alignement des composants, comme le font déjà les constructeurs automobiles sur les châssis et les supports de calculateurs.
Les fabricants issus de l’industrie automobile, habitués aux assemblages par press fit sur des pièces de châssis ou de moteur, transfèrent aujourd’hui ces savoir-faire vers les boîtiers d’unités de contrôle télécoms. Les produits de nouvelle génération combinent ainsi des connexions électriques press fit sur circuit imprimé et des assemblages mécaniques par press dans le boîtier, créant un ensemble électrique mécanique cohérent. Cette convergence entre industrie automobile, cycle et télécoms renforce la robustesse globale des équipements déployés sur le terrain et facilite la qualification croisée des solutions press fit dans des environnements sévères.
Press fit, industrie automobile et fiabilité des réseaux télécoms embarqués
Dans l’industrie automobile, la technologie press fit est devenue incontournable pour les cartes circuits des unités de contrôle moteur et des calculateurs d’aide à la conduite. Les broches press fit y assurent des connexions électriques fiables malgré les vibrations, les chocs et les cycles thermiques sévères. Cette expérience de l’industrie automobile inspire directement les concepteurs de solutions télécoms embarquées dans les véhicules connectés et les trains à grande vitesse, où les contraintes de température et de vibrations sont comparables à celles des compartiments moteur.
Les cartes circuits imprimés utilisées dans les passerelles de communication embarquées, qu’il s’agisse de modules 4G ou 5G, bénéficient des mêmes techniques d’insertion des broches que les calculateurs automobiles. Le processus d’insertion est optimisé pour limiter les contraintes sur la paroi du trou et garantir une zone press homogène, ce qui améliore la tenue des connexions dans le temps. Les applications télécoms embarquées exigent une continuité de service ; la moindre rupture de connexion électrique peut entraîner une perte de signal ou un redémarrage intempestif du système, comme le montrent les essais de chocs et de vibrations réalisés selon les protocoles de qualification des constructeurs automobiles.
Les fabricants de produits télécoms pour l’industrie automobile combinent souvent plusieurs technologies sur une même carte circuit imprimé, en associant des connecteurs press fit pour la puissance et des connecteurs soudés pour les signaux haute fréquence. Cette hybridation permet de tirer parti des avantages de chaque technique, en réservant la soudure aux lignes RF sensibles et le press fit aux lignes de puissance et de commande. Pour les opérateurs et les intégrateurs, cette approche garantit des connexions robustes tout en maîtrisant les coûts de production et de maintenance, et s’appuie sur des données de fiabilité issues des fiches techniques de connecteurs automobiles et télécoms.
Choisir et qualifier des solutions press fit pour les infrastructures télécoms
Pour un acteur des télécoms qui souhaite adopter la technologie press fit, la première étape consiste à définir les exigences de ses applications. Il faut analyser les courants, les fréquences, les contraintes mécaniques et les conditions environnementales auxquelles les cartes circuits seront exposées. Cette analyse permet de sélectionner des connecteurs press fit adaptés, avec des broches et des pins dimensionnés pour la bonne zone press et la bonne paroi de trou, en s’appuyant sur les recommandations de l’IPC-2221 et sur les tableaux de tolérances fournis dans les catalogues de fabricants comme TE Connectivity, Amphenol ou Hirose.
La qualification des solutions press passe par des essais de cycles thermiques, de vibrations et de chocs, ainsi que par des tests de vieillissement accéléré sur les circuits imprimés. Les laboratoires spécialisés mesurent la résistance de contact des connexions électriques au fil du temps, en comparant les performances des broches press fit à celles des broches soudées. Les résultats publiés dans les fiches techniques de plusieurs fabricants indiquent par exemple des résistances de contact initiales de l’ordre de 0,5 à 1 milliohm par broche et des courants admissibles de plusieurs dizaines d’ampères, avec une dérive limitée après essais de qualification, conformément aux critères de performance décrits dans l’IPC-6012 pour les PCB rigides.
Dans les centres de supervision réseau, où l’on gère aussi bien des smartphones durcis pour techniciens de terrain qu’un téléphone 4G robuste pour seniors, la fiabilité des équipements d’infrastructure repose sur ces choix de conception invisibles. Les unités de contrôle, les cartes circuits de backhaul et les modules d’alimentation tirent parti des avantages de la technologie press fit pour réduire les pannes liées aux connexions. Pour un décideur, intégrer ces critères dès la phase de spécification permet d’aligner performance réseau, coûts de maintenance et durabilité des produits, en s’appuyant sur des plans de qualification documentés et des rapports d’essais de fournisseurs de connecteurs.
Chiffres clés sur la technologie press fit dans l’électronique
- Les tolérances d’interférence typiques pour un assemblage press fit sur bagues et paliers se situent entre 0,001 et 0,003 pouce, soit environ 25 à 75 micromètres sur le diamètre, selon les standards d’ingénierie, ce qui illustre la précision nécessaire pour garantir une zone press fiable et reproductible sur les circuits imprimés.
- Dans les applications automobiles, les connecteurs press fit sont conçus pour résister à plusieurs centaines de cycles thermiques complets, ce qui correspond à la durée de vie d’un véhicule soumis à des variations de température quotidiennes et se rapproche des profils de qualification utilisés pour les stations de base télécoms.
- Les études de fiabilité publiées par les fabricants de connecteurs montrent que les contacts press fit peuvent supporter des courants de plusieurs dizaines d’ampères par broche, ce qui explique leur adoption dans les alimentations de stations de base télécoms et les cartes d’alimentation de routeurs.
- Les cartes circuits imprimés de backplane pour équipements télécoms peuvent intégrer plusieurs centaines de broches press fit par connecteur, ce qui permet de regrouper alimentation, signaux de commande et bus de données sur un seul ensemble, tout en conservant une réparabilité acceptable.
- Les lignes de production automatisées capables de gérer l’insertion de broches press fit atteignent des cadences de plusieurs milliers de connexions par heure, ce qui rend cette technologie compétitive pour les grandes séries d’équipements réseau et facilite la montée en volume des déploiements 5G.
FAQ sur le press fit dans les équipements télécoms
Qu’est ce que la technologie press fit sur un circuit imprimé télécom ?
La technologie press fit sur un circuit imprimé télécom consiste à insérer des broches légèrement surdimensionnées dans des trous métallisés du PCB, créant une connexion électrique et mécanique par interférence sans soudure. Cette technique remplace la soudure à la vague pour certains connecteurs d’alimentation ou de signaux. Elle est particulièrement utilisée sur les cartes circuits de backplane et les unités de contrôle, où la densité de connexions et les contraintes thermiques rendent la soudure plus délicate.
Pourquoi choisir des connecteurs press fit plutôt que des connecteurs soudés ?
Les connecteurs press fit évitent les contraintes thermiques liées à la soudure, ce qui réduit les risques de fissures dans les vias et les couches internes du circuit imprimé. Ils facilitent aussi le remplacement des cartes circuits, car le connecteur peut rester en place dans le boîtier. Pour les opérateurs télécoms, cela se traduit par des interventions plus rapides et des coûts de maintenance réduits, tout en conservant des performances électriques conformes aux spécifications des fabricants de connecteurs.
La technologie press fit est elle compatible avec les hautes fréquences utilisées en 5G ?
La technologie press fit est surtout utilisée pour les lignes de puissance et les signaux de commande, où les exigences en haute fréquence sont moins critiques. Pour les signaux RF 5G, les concepteurs privilégient souvent des connecteurs soudés ou des lignes coaxiales spécifiques. En pratique, on combine donc press fit et soudure sur une même carte circuit pour optimiser chaque type de connexion, en s’appuyant sur les recommandations des fabricants de connecteurs RF et sur les guides de conception de circuits haute fréquence.
Comment se compare le press fit entre l’industrie automobile et les télécoms ?
Dans l’industrie automobile, le press fit est utilisé depuis longtemps sur les calculateurs et les unités de contrôle, ce qui a permis de valider sa robustesse face aux vibrations et aux cycles thermiques. Les télécoms reprennent ces bonnes pratiques pour les équipements embarqués et les stations de base exposées à des conditions difficiles. Les exigences de fiabilité sont similaires, ce qui facilite le transfert de technologie entre les deux secteurs et permet de réutiliser des profils d’essais et des méthodes de qualification déjà éprouvés.
Quels sont les principaux risques lors de l’insertion des broches press fit ?
Les principaux risques sont la détérioration de la paroi du trou du circuit imprimé, la délamination des couches internes et une zone press insuffisante ou excessive. Ces problèmes surviennent surtout si les tolérances de fabrication ne sont pas respectées ou si le système press est mal réglé. Un contrôle rigoureux du processus d’insertion et des tests de qualification permettent de limiter ces risques, en s’appuyant sur les courbes de force d’insertion et d’extraction fournies par les fabricants de connecteurs.
Sources de référence
- Normes et recommandations de l’IPC pour les circuits imprimés et les assemblages électroniques (par exemple IPC-6012 pour les PCB rigides et IPC-2221 pour la conception générique), en particulier les clauses relatives aux tolérances de trous métallisés et aux critères d’acceptation des vias.
- Documentation technique des principaux fabricants de connecteurs press fit pour l’automobile et les télécoms, incluant les fiches de caractéristiques électriques, les courbes de force d’insertion et les rapports d’essais de fiabilité publiés par TE Connectivity, Amphenol, Hirose et d’autres fournisseurs.
- Publications d’ingénierie sur les ajustements par interférence et les tolérances d’assemblage mécanique, ainsi que sur la modélisation des contraintes dans les trous métallisés de circuits imprimés, utilisées pour dimensionner la zone press et prédire la tenue des connexions dans le temps.
